6.2m
卫星电视接收天线主要性能与参数表
|

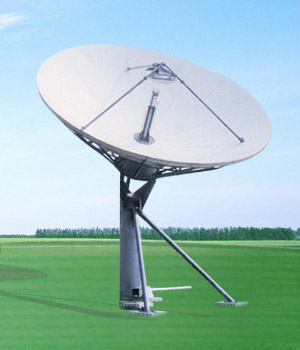

6m 手动/电动后馈卫星接收天线 |
|
|
|
|
1、铝质反射面，拉伸成型，精度高。
2、铝质型材筋条拉伸成型后与面板铆接，抗风能力强。
3、立柱式座架，筒式体，桁架式骨架，稳定性好。
4、先进的表面防腐、防锈和喷涂工艺，抗腐能力强。
5、C波段、Ku波段可选
6、结构牢固，安装方便，调整灵活。
7、可根据用户要求特别定制。
|
|
产品说明:
|
电气特性 |
6m 手动/电动后馈卫星接收天线 |
|
C-波段 |
Ku-波段 |
|
频率范围 |
3.4-4.2GHz |
10.95-12.75GHz |
|
电压驻波比 |
1.25:1 |
1.3:1 |
|
插入损耗 |
0.25dB |
0.3dB |
|
交叉极化隔离度 |
35dB |
|
接口形式 |
WR229 |
WR75 |
|
|
|
|
|
3dB波束宽度 |
0.853° |
0.286° |
|
副瓣包络 |
|
D/λ≤100 |
52-10lg(D/λ)-25lgθ |
100λ/D≤θ≤48° |
|
|
|
|
D/λ≥150 |
29-25 lgθ |
1°≤θ≤20° |
|
|
|
|
|
|
第/旁瓣 |
≤-14dB |
|
增益 |
45.69dB(F=3.8GHz) |
555.19dB(F=11.8GHz) |
|
噪声温度 |
35°K@10° |
50°K@10° |
|
机械性能 |
|
|
天线形式 |
前馈天线 |
|
俯仰范围 |
0°to 90° |
|
方位范围 |
手动 0°to 360° 电动 ±85° |
|
环境特性 |
|
|
|
抗风能力 |
45mph 72kmph 工作风速 (保精度) |
|
60mph 97kmph 工作风速 (降精度) |
|
125mph 200kmph 生存风速 (朝天锁紧) |
|
温度 |
-45~50°C |
|
湿度 |
0%~1 |
|
抗震能力 |
0.3G’s horizontal 0.15 G’s vertical |
|
|
|
|
