kvh 2.4m卫星电视接收天线





2.4m 卫星电视接收天线主要性能与参数表

参数名称

产品型号

备 注

KVH 240C

KVH240K

工作频率( GHz )

3.7 ~ 4.2

11.7 ~ 12.2



天线口径( m )

2.4

2.4



天线型式

主焦前馈

主焦前馈



天线增益( dBi )

37.72

≥ 47.0



旁瓣( dB )

≤ -14



广角旁瓣包络( dB )

32-25lg θ



驻波系数

1.30

≤ 1.30



天线噪声温度( K )

43

55



极化方式

线极化

线极化



交叉极化鉴别率

25

30



馈线接口方式

法兰盘 FD-40

法兰盘 FD-120



驱动方式

手动



天线

调整

范围

方位

0 °~ 360 °



俯仰

0 °~ 90 °



环境温度

-30 ℃~ +55 ℃



抗风能力

8 级风正常工作, 10 级风降精度工作, 12 级风不破坏(天线朝天锁定)

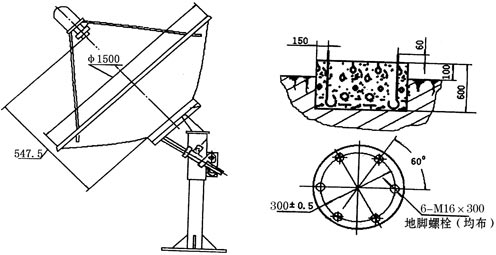

天线结构与基础示意图
